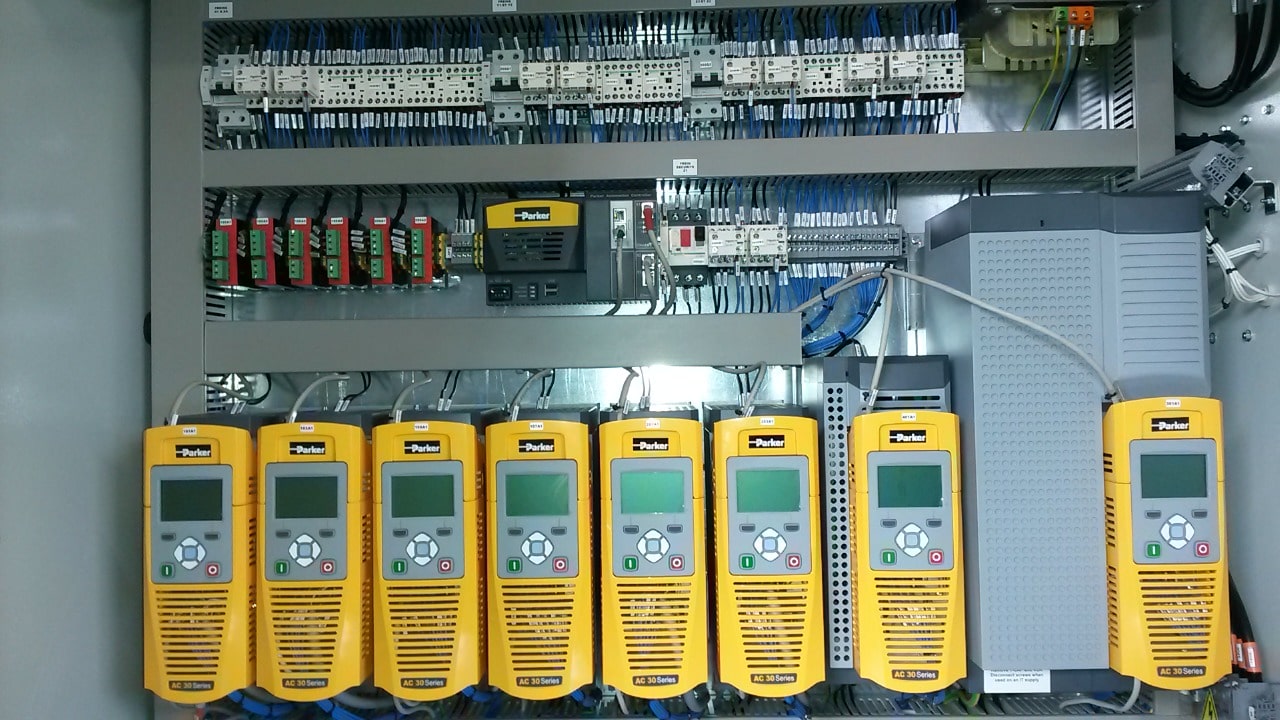

PAC - Parker Automation Controller

Puissant, compact et conçu pour le marché global de la machine, le Parker Automation Controller (PAC) basé sur EtherCAT combine la logique de la machine, le contrôle de mouvement temps réel et la visualisation sur une base standard, axée sur la performance, sans ventilateur et facilement montable sur rail DIN. Ce contrôleur programmable est équipé d’un bus natif et temps réel EtherCAT haut débit pour la commande de mouvement et les E/S, d’une interface modulaire pour la communication avec d’autres éléments d’automatismes, de ports Ethernet et USB en standards, plus une carte SD pour le stockage du programme. Programmé avec le logiciel Parker Automation Manager, les constructeurs de machines peuvent produire efficacement des systèmes de contrôle de haute performance basés sur les standards IEC 61131-3 et PLCopen Motion.

La conception robuste du contrôleur de mouvement est précisément dédiée pour les environnements industriels exigeants. Le puissant et efficace processeur Intel® AtomTM N2600, permet un fonctionnement sans ventilateur, tout en supportant un dual core, les instructions 64 bits et la technologie Hyper-Threading. Couplé avec un support de stockage amovible sur carte SD, toutes les pièces mobiles ont été éliminées pour obtenir une solution robuste de qualité industrielle.

Caractéristiques:

• Programmation IEC 61131-3 (LD, ST, CFC, FBD, SFC, IL)
• Contrôle de mouvement PLCopen (I, II & III)
• Runtime simulation
• Editeur de came avancé
• EtherCAT haute vitesse pour le contrôle de mouvement et E/S
• E/S locales et déportées
• Double réseaux Ethernet (pour une séparation des réseaux)
• Interface de Communication Modulaire (Ethernet/IP, Profinet, Profibus et Modbus TCP)
• Capacité CNC / Editeur conforme à DIN66025
• Intel Atom N2600 dual core, 1,60 GHz, 64-bit, Technologie Intel Hyper-Threading, 1 GB DDR3 SDRAM
• Mémoire application SD :
• Fonctionnement sans ventilateur
• Montage sur rail DIN
• Visualisation Web
• Outil de configuration web

Aperçu technique:

• Alimentation : 24 VDC -15 %/+25 %
• CPU : CPU Intel® N2600, 1,6 GHz, Dual Core, 64bit, 1 MB L2 Cache
• Mémoire : Jusqu’à 1 GB SDRAM
• Stockage : 2 GB
• Ports : 2x RJ-45 10/100/1000BaseT Ethernet
               1x RJ45 100Mbit/s EtherCAT supporte les horloges distribuées IEEE1588
               2x USB 2.0 Host Type A

• Température de stockage : -25 à +70°C
• Température de fonctionnement : 0 à +50 °C
• Humidité relative : 5 à 95 % (sans condensation)
• Bus de terrain intégré : EtherCAT 100 Mbit/s
• Dimensions : 25x120x90 mm (WxHxD)
• Blindage : Connecté directement au boitier du module
• Installation : 35 mm DIN rail
• Protection : IP20
• Conformité CE : Compatibilité électromagnétique 2004/108/EC
• UL : UL508 & UL61010-1 / UL61010-2-201

Conçu pour les constructeurs de machines afin de maximiser le rendement tout en dépassant les attentes de performance, le système de contrôle d’automatisation Parker comporte le Parker Automation Controller (PAC), l’environnement de développement intégré Parker Automation Manager (IDE), et le système d’E/S PAC. Ensemble, ces éléments fournissent aux constructeurs un contrôleur d’automatismes programmable basé sur des standards puissants pour répondre aux applications les plus exigeantes. Le système PAC fusionne la logique de la machine, le traitement des signaux, le contrôle de mouvement avancé et la visualisation dans une solution axée sur la performance, éliminant ainsi les liens superflus entre les matériels et la communication associée afin de maximiser le rendement des développeurs. Le système PAC E/S comprend une variété de modules numériques, analogiques, entrées de température, compteurs à grande vitesse ainsi que différentes interfaces de communication. Parker Automation Manager (PAM) fournit des outils pour accélérer la génération et la réutilisation de code, la réduction des temps de mise en service et permet ainsi des délais plus rapides de mise sur le marché, de diminuer les coûts de développement et d’augmenter le retour sur investissement. Les ingénieurs peuvent travailler plus intelligemment et plus efficacement en choisissant parmi les cinq langages de programmation standard IEC et en utilisant les standards de l’industrie PLCopen Motion pour la programmation de commande de mouvement. Pour un développement plus rapide, le puissant outil de simulation et de surveillance en ligne permet une analyse logique des variables et des tendances. Parker Automation Manager fournit aux ingénieurs tous les outils pour réaliser une programmation intelligente et efficace.

Modules de communication :

Le Parker Automation Controller (PAC) est livré en standard avec le bus de communication EtherCAT haute vitesse pour le contrôle de mouvement, les E/S, et la connexion à d’autres appareils. Couplé avec l’interface standard de communication, capacité double LAN, et avec sa capacité à s’intégrer directement sur les réseaux Ethernet/IP (Modbus TCP est également disponible), le PAC fournit une connectivité sans précédent pour les appareils complémentaires tout en garantissant un isolement du réseau informatique professionnel. Les protocoles de communication suivants sont disponibles:

• EtherCAT
• PROFINET
• Profibus (via module esclave PACIO)
• Ethernet/IP
• Modbus TCP (Maître & Esclave en standard sur chaque unité)

Modules d’E/S Parker Automation Controller

Le système d’E/S PAC comprend une variété de modules pour les signaux numériques, analogiques, de température ainsi que pour les interfaces de communication. Les modules se connectent directement au contrôleur via le bus EtherCAT intégré pour les architectures locales et sont déportés via les modules d’extension et les coupleurs de bus, permettant ainsi des architectures d’E/S locales et distribuées. Les modules PAC d’ E/S se caractérisent par des borniers amovibles à bornes à ressort qui permettent un câblage et un montage facile et permet également le changement aisé des modules sans interférer avec le câblage; des voyants d’état pour le bus EtherCAT, E/S, l’alimentation et chaque canal; un câblage de la terre en face avant; étiquettes amovibles; disconnexion du module par la face avant; et gravage au laser de l’identification et d’informations schématiques. Les modules PAC E/S communiquent nativement sur le bus EtherCAT sans besoins de convertisseurs de protocoles; par conséquent, ils offrent toutes les fonctionnalités et le débit du bus EtherCAT haute vitesse pour répondre aux besoins d’E/S les plus exigeants.
